河北水泥基滲透結晶防水涂料具有哪些特點

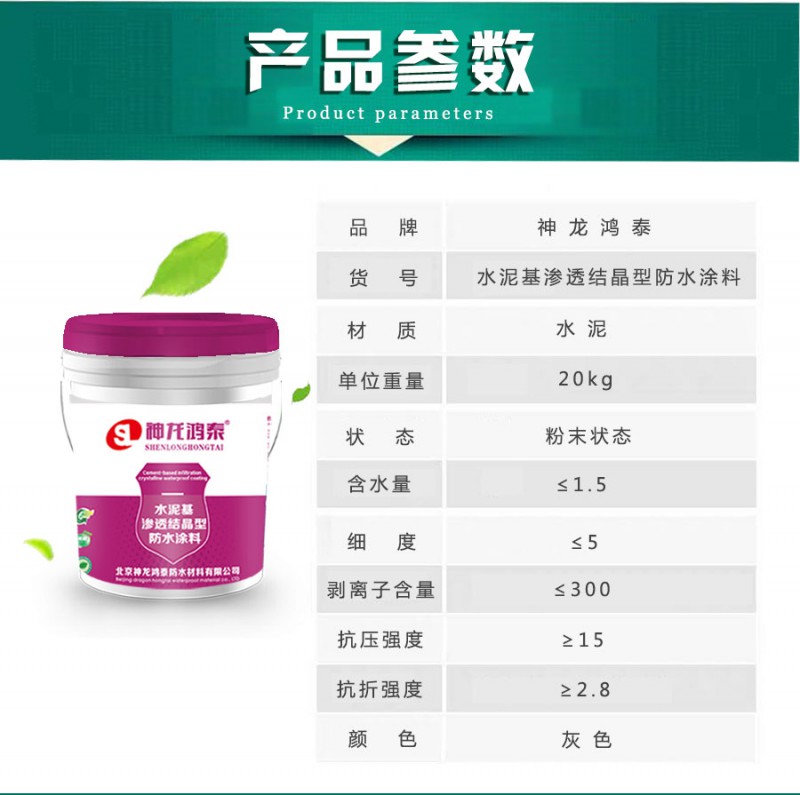

產品特點：

1、滲透性好。滲透深度在適宜的環境中可達到30mm。
2、具有再結晶功能。CCCW-1處理過的混凝土多年后遇水，材料中的活性物質還能重新激活，混凝土中未完全水化的成分再產生結晶，封閉后期形成的裂縫。
3、效果恒久。屬無機物，不易老化，膨脹系數與混凝土基本一致，防水年限基本與結構的壽命相同，并且具有增強混凝土的耐久性，延緩混凝土的碳化過程，防止鋼筋銹蝕。
4、結晶快。結晶星在施工24小時后表面即可產生一定的疏水效果，這樣涂層和基層可以產生較好的保水效果，不用養護或稍做養護即可保持良好的強度，不起砂脫粉。
5、施工簡便，環保，無毒，無刺激性氣味。
6、抗滲性強。水泥基滲透結晶型防水材料能耐受0.9MPa以上強水壓。
7、適用性好。既可用在迎水面，也可用于背水面。混凝土結構表面上不需要找平層，施工后不需做保護層，在涂層表面易做飾面層，用于地下室外墻施工完畢7天后便可回填，不會對防水涂層造成破壞。

 適用范圍：
 1、地下工程，水工工程的剛性防水，如建筑物地下室，隧道，游泳池，水壩等。既可用于迎水面，也可用于背水面。
2、可用于外墻、地坪等處的防水。
3、檢驗標準：按國標GB 18445-2001檢驗，
4、檢驗比例：粉料﹕水=1﹕0.35（重量比）。
5、基面要求：平整、牢固、無明水、無油污、無灰塵。

使用方法：
1、配料與用量   配料：粉料﹕水 =1﹕（0.30~0.41）的重量比拌勻。
2、參考用量：約 1.0~1.2 Kg/m2 (實際需根據施工部位和基面情況定)。

施工方法:
1、基層處理凹凸不平處先用水泥砂漿找平，裂縫須預先進行處理。漏水處需先進行堵漏處理，然后做防水。轉角處須做成圓弧角或45°斜角。檢查混凝土基面有無病害或缺陷，有無鋼筋頭、有機物、油漆等其它粘結物等，并對基面認真清理，對混凝土出現裂縫的部位用鋼絲刷進行重點打毛，如：裂縫大于0.4mm的則需要開U型槽15×20mm，用鋼絲刷、鑿子或高壓水槍打毛混凝土基面，清理處理過的混凝土基面。
2、 基面濕潤用水充分濕潤處理過的待施工基面，保持混凝土結構得到充分的濕潤，但不應有明水。

制漿配合比：
1、如果按容積比，那么用2.0～2.3份粉料與1份水調和；如果按照重量比，那么用3.0～3.3份粉料與1份水調和，以漿料調至適合涂刷的稀稠度為宜。
制漿操作：
1.將計量過的粉料與水倒入容器內，用攪拌物充分攪拌3～5分鐘，使料拌和均勻；一次調料不宜過多（中途不準加水及粉料），調好的料30分鐘內用完。
2、涂刷時要注意來回用力，確保凹凸處滿涂，并力求使涂層厚薄均勻。
3、在平面或臺階處進行施工時必須注意將CCCW-1涂刷均勻，陰陽角處要涂刷均勻，不能有過厚的沉積，防止在過厚處出現開裂。 2.4.3 裂縫大于0.4mm時應先開槽，后濕潤、再涂刷百強牌CCCW漿料。
4、 CCCW一般要求涂刷2道，即在第1層涂料達到表干（約2～3h）后，進行第2道涂料涂刷，當第1道涂料干燥過快時，應澆水潤濕或用濕抹布潤濕涂層后再進行第2道涂料涂刷。

檢驗:
1、 CCCW-1涂層施工完畢后，須檢查涂層是否均勻，如有不均勻處，須進行修補。
2、 CCCW-1涂層施工完畢后，須檢查涂層是否有暴皮、脫粉、開裂現象。如有暴皮現象，暴皮部位需要清除，并進行基面再處理后，用CCCW涂刷；如有脫粉現象，需用濕抹布或濕拖把清除掉防水層表面的粉末，達到潤濕基面的目的后，再次用CCCW涂刷；如有開裂現象，視開裂縫的寬度做不同方法的修補，裂紋≥0.4毫米,需先用填縫劑填縫,再用CCCW涂刷,裂紋≤0.4毫米,可以直接在涂層上用CCCW修補。
3、CCCW-1涂層的返工處理：返工部位的基面，均需潮濕，如發現有干燥現象，則需噴灑水后再進行CCCW涂層的施工，但不能夠有明水出現。 2.6養護 CCCW終凝后3～4小時或根據現場濕度而定，采用噴霧式撒水養護，即在噴水不破壞涂層的條件下就可進行養護。每天噴水養護3～5次，連續2～3天，室外施工時要注意避免雨淋。地下室、室內可以免做養護。

特別提示:
1、施工過程中48小時內避免雨淋、霜凍、日曬、沙塵暴、污水及40℃的高溫；
2、養護期間不得碰撞防水層、配好的料需在30分鐘內用完，中途不允許加水、粉料使用不能在5℃以下或雨中施工。

河間崢涂鴻泰防水材料有限公司主要生產丙綸布、滌綸布、瀝青膠泥等各種防水材料、產品質量可靠、技術先進，專業貼心服務，值得信賴。

.
地址:米各莊三廠工業區
手機:15832766881
電話:400-9950-111
聯系人:鄒經理

水泥結晶滲透防水涂料怎么用,水泥基滲透結晶型防水涂料,水泥滲透結晶防水做法及費用,進口水泥基滲透結晶母料成分,結晶滲透型防水涂料,天溝漏水怎么做防水,水泥基防水涂料騙局,水泥基防水涂料做法,滲透結晶防水涂料做法
