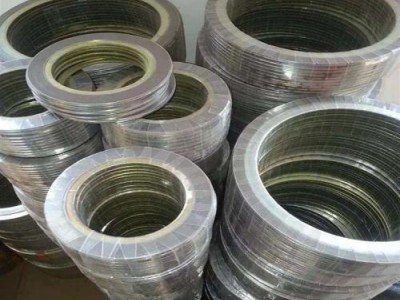

外環通常由經防腐蝕處理的碳鋼組成。

法蘭種類 纏繞墊片形狀

平面法蘭 僅帶外環纏繞墊片 帶內外環纏繞墊片

凸面法蘭 僅帶外環纏繞墊片 帶內外環纏繞墊片

凹凸法蘭 基本型纏繞墊片 僅帶內環纏繞墊片

槽法蘭 基本型纏繞墊片 僅帶內環纏繞墊片

平面和凹槽法蘭 基本型纏繞墊片 僅帶內環纏繞墊片纏繞墊片

厚度公差：

項目厚度公差墊片厚度4.5, 3.2+0.2-0.1環厚度3.0±0.24

金屬纏繞墊片主要技術參數:

纏繞墊片系數m=2.5-4纏繞墊片使用壓力≤25MPa 纏繞墊片使用溫度-196℃-700℃(氧化性介質中不高于600℃) 纏繞墊片最小預緊比壓y=68MPa下表是纏繞墊片直徑公差(即用于法蘭的名義管道直徑)

DIM(mm)ANSI B16.5BS1560(mm)Mss sp-44API605公差內環內徑墊片內徑<=600<=24" >=26" and <=34"±0.5>600 and <=800>24" and <=34>=36" and <=60"±0.9>800 and <=1600 >34" and <=60" ±1.3>1600>60" ±1.6墊片外徑<=600<=24"<=24"±0.9>600 and <=160000 >24" and <=60" ±1.81600>60" ±2.2外環外徑 >1/2" and <=60"±0.9<=600<=24" 0-1.0 >600 and <=1000>24" and <=34" 0-1.8>1000 and <=1600>34" and <=60" 0-2.2注：另外，我們也可以根據JIS,JPI標準或客戶要求生產

訂貨須知：金屬纏繞墊在訂貨時需注明以下參數，范例：

1、金屬纏繞墊的類型：A B C D

2、法蘭標準：ASME B16.20

3、管路通徑、壓力等級：2" 150Lbs

4、材料種類：內環 SS316 ；金屬纏繞帶 SS316；填料帶：石墨；外環：碳鋼

※ 實際應用工況不同， 以上參數僅供參考不作任何保證要求。
